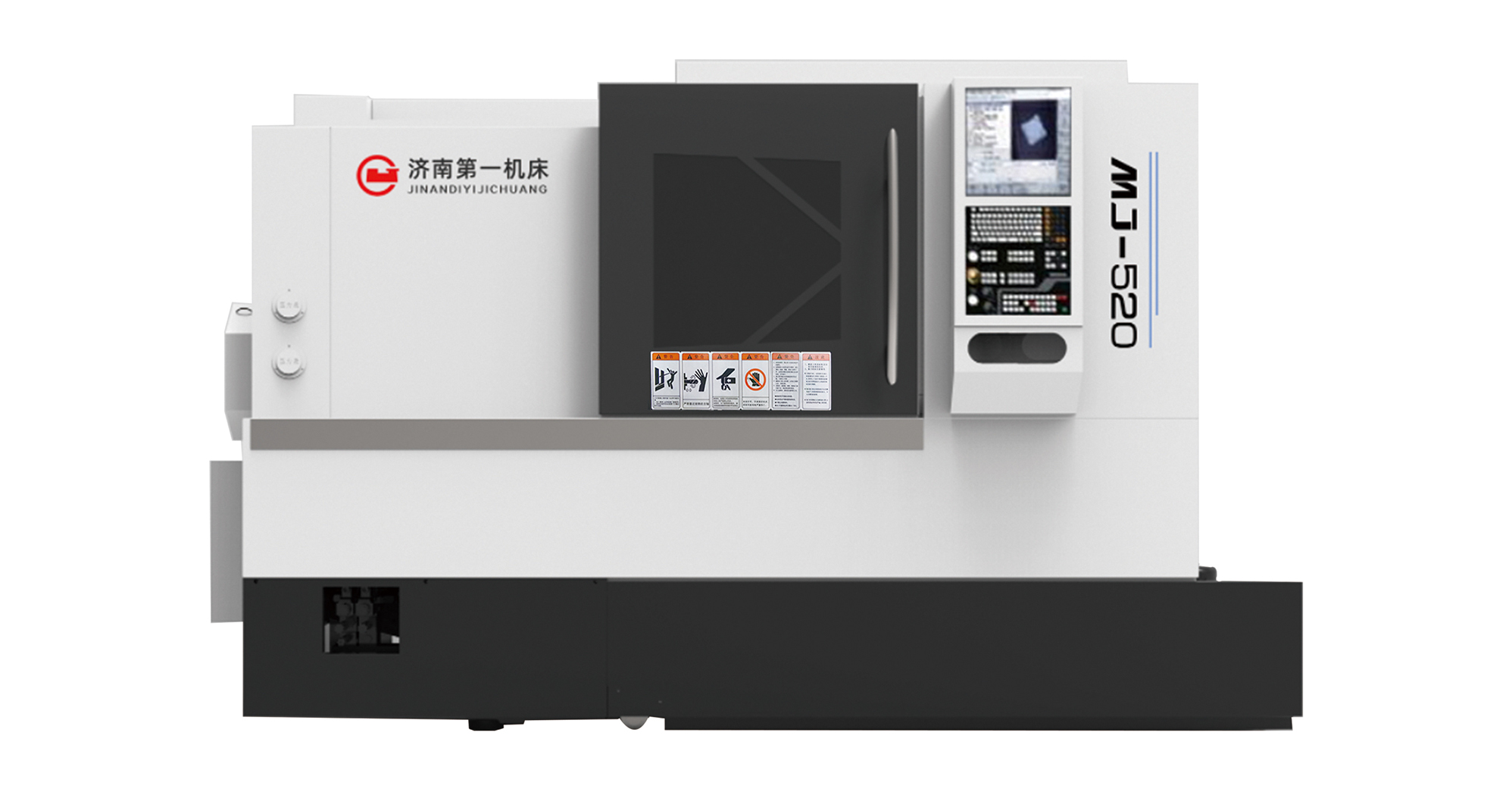

MJ-520 精密斜床身數控車床
點擊數：
MJ-520系列精密數控車床是濟南一機床與美國M.M.T公司，以國際同類產品的先進水平為目標聯合開發設計的斜床身精密數控車床。采用45°斜床身布局結構、鑄鐵淬硬導軌，是一種兩軸聯動、高速、高精度、高性能的精密數控車床。適宜機械加工行業主要特點，對具有復雜形面的回轉體類零件進行******自動、精密加工，并特別適宜在大、中批量、多品種輪番生產的場合中使用。產品具有剛性高，精度保持性好、安全性好。 該產品已累計出口美國等西方工業發達國家500余臺,國內市場廣泛應用于汽車及軍工行業，為國內機械加工行業提供了一種可替代進口的******、高檔次產品。
MJ-520×625/1000/1500/2000 斜床身數控車床主要規格參數表
|
項目 |
內 容 |
單位 |
參 數 |
|||
|
MJ-520×625 |
MJ-520×1000 |
MJ-520×1500 |
MJ-520×2000 |
|||
|
能 力 |
床身上******工件回轉直徑 |
mm |
?600 |
?520 |
||
|
******軸類工件回轉直徑（過滑板） |
mm |
?430 |
?390 |
|||
|
******盤類工件車削直徑 |
mm |
?390 |
?390 |
|||
|
******工件車削長度 |
mm |
530 |
1000 |
1500 |
2000 |
|
|
主 軸 |
主軸轉速范圍 |
r/min |
35-3500 |
|||
|
主軸******輸出扭矩 |
N.m |
235N.m |
||||
|
主軸頭/主軸通孔直徑 |
mm |
A2-8/ ? 88 |
||||
|
主軸孔錐度 |
|
1:20 |
||||
|
拉管通孔******直徑 |
mm |
?75（配中空卡盤時） |
||||
|
液壓卡盤 |
吋 |
10″中實 |
||||
|
行 程 |
X軸******行程 |
mm |
215 |
|||
|
Z軸******行程 |
mm |
590 |
1040 |
1590 |
2080 |
|
|
X/Z軸快速移動速度 |
m/min |
12/16 |
||||
|
電機 |
主軸電機 |
kW |
15/18.5 |
|||
|
刀 架 |
刀架形式 |
|
臥式液壓刀架 |
|||
|
刀架刀位數 |
位 |
12工位 |
||||
|
車刀/鏜刀桿規格 |
mm |
25×25/?40 |
||||
|
換刀時間（單步） |
S |
≦0.6 |
||||
|
尾 座 |
尾座套筒直徑 |
mm |
?85 |
|||
|
尾座套筒伸縮方式/行程 |
mm |
液壓(可編程)/90 |
||||
|
套筒內孔錐度 |
MT |
MT5# |
||||
|
尾座體移動方式/鎖緊方式 |
|
刀塔拖拽/手動鎖緊 |
||||
|
尾座體行程 |
mm |
490 |
990 |
1450 |
1990 |
|
|
其 它 |
外形尺寸（長*寬*高） 注：不含排屑器 |
mm |
2980×1650×1940 |
3690×1540×1860 |
4190×1750×1930 |
4900×1735×1930 |
|
凈重 |
kg |
4300 |
5000 |
6700 |
8500 |
|
|
電氣總容量 |
kVA |
30 |
35 |
|||
|
NC系統 |
|
GSK 988TA |
||||
